1. 產品簡介
產品使用專用的注射槍注射，兩組分在可更換的靜態混合器中充分混合直接注入鉆孔內。2. 產品特點
強度高、粘接力強、耐久性好，形同預埋
無需配膠，計量準確、施工簡單、快速方便
無膨脹應力，邊間距小，不會造成基材破壞，同時具有補強作用
耐熱性好、常溫下無蠕變，可耐連接體短暫焊接高溫
耐酸堿、抗老化、抗震性能好
硬塑料包裝，未用完的膠可再用，不會造成浪費
3. 適用范圍
混凝土構件中鋼筋、螺栓種植
幕墻石材干掛支架固定
建筑結構補強及框架植筋
各種設備基礎的固定
鋼結構與砼結構的錨固連接
鐵路、公路、橋梁、水利改擴建工程加固
廣告牌、隧道管線、高架道路隔音板和護欄固定
4. 固化時間
FLD-21型固化時間
基材溫度 安裝時間 初凝時間 固化時間
-5℃—0℃ 20min 1.5h 6h
0℃—10℃ 15min 1h 3h
10℃—20℃ 10min 20min 2h
≥20℃ 5min 10min 40min
FLD-22型固化時間
基材溫度（℃） -5 0 5 20 30 40
安裝時間 60 50 40 30 20 15
固化時間 140 120 100 80 60 45
5. 操作流程
鉆孔：依據技術參數鉆孔
清孔：用氣筒或壓縮空氣及毛刷清潔鉆孔，直到干凈為止
注膠：在膠瓶上裝好靜態混合器，用膠槍先少量排掉前端部分未完全混合均勻的膠料，然后由孔底至孔口注膠，膠料一般注滿孔深的1/2至2/3處
錨固：將鋼筋或螺桿緩緩旋入孔中，在固化時間內切勿擾動
固化：依據基材溫度，等待足夠的時間讓膠體固化，待膠體完全固化后可進行負載安裝
6. 技術參數
用于植筋
鋼筋直徑 鉆孔直徑
錨固力特征值
㎜ ㎜ KN
10 14 23.6 26.3
12 16 33.9 37.9
14 18 46.7 51.6
16 22 60.3 67.4
18 25 76.3 85.2
20 28 94.2 106.2
22 30 113.9 127.3
25 32 . 147.2 164.4
28 35 184.6 206.3
30 38 211.9 236.7
32 40 241.1 269.0
鋼筋埋深 130 150 180 210 250 300 350 370 400 450 480 550 600 630 670 710 5750
配合螺桿使用
螺桿規格 M8 M10 M12 M16 M20 M24 M30
鉆孔直徑（㎜） 10 12 14 18 24 28 35
鉆孔深度（㎜） 80 90 110 145 180 220 280
破壞拉力（KN） 18.3 28.0 42.0 76.0 118.0 170.0 272.0
破壞剪力（KN） 8.8 13.8 20.0 38.1 59.0 85.0 135.2
設計拉力（KN） 7.7 12.2 17.8 33.0 52.0 75.0 120.0
設計剪力（KN） 5.2 8.6 12.5 23.5 36.5 53.0 82.0
每支膠可用孔數 60 37 22 10 5 3 1.5
說明：
II級鋼筋:fy=310N/MM2（設計強度），fyk=335N/MM2(標準強度）
混凝土強度C30，fuk,cubc,150=30N/MM2,施工溫度：-5℃--40℃
用于種植鋼筋的基材混凝土強度等級不宜低于C20，并有一定的體量，不應將鋼筋種植在風化、嚴重開裂、不密實的混凝土中
如采用水鉆成孔、錨固深度在表中基礎上增加一倍鋼筋直徑
植筋的邊距、間距，構造須符合《混凝土結構的后錨固技術規程》的規定和要求，表中鋼筋錨固深度未考慮鋼筋間距和邊距對承載力的影響，具體工程以設計為準
膠層是否飽滿，會直接影響錨固力的大小
實際錨固深度以單位設計為準
特征值中未考慮安全因子的影響，有關技術細節請與富萊德工程技術部聯系
7. 鋼筋性能參數速查表
HRB335級鋼筋
鋼筋直徑（㎜） 4 5 6 8 10 12 14 16 18 20 22 25 28
計算截面積
（平方㎜） 12.6 19.6 28.3 50.3 78.5 113.1 153.9 201.1 254.5 314.2 380.1 490.9 615.3
受拉承載力標準值（KN） 4.2 6.5 9.4 16.8 26.2 37.8 51.5 67.3 85.2 105.2 127.3 164.4 206.1
受拉承載力設計值（KN） 3.7 5.8 8.4 15.0 23.5 33.9 46.1 60.3 76.3 94.2 114.0 147.7 184.5
HRB335級鋼筋
鋼筋直徑（㎜） 4 5 6 8 10 12 14 16 18 20 22 25 28
計算截面積
（平方㎜） 12.6 19.6 28.3 50.3 76.5 113.1 153.9 201.1 254.5 14.2 380.1 490.9 615.3
受拉承載力標準值（KN） 4.2 7.8 11.3 20.1 31.4 45.3 61.5 80.4 101.8 125.6 152.0 196.3 246.1
受拉承載力設計值（KN） 4.5 7.0 10.1 18.1 28.2 40.7 55.4 72.3 91.6 113.1 113.1 176.7 221.5
8. 注意事項
徹底清潔鉆孔，桿體旋轉植入孔內，未固化前嚴禁觸動桿體
冬季施工時可先將膠體置于40℃左右的溫水或暖房中預熱
未使用完的膠旋緊瓶蓋，下次可繼續使用
施工時須佩戴手套、口罩、護目鏡、安全帽等防護用品
若不慎弄到皮膚或衣物上，可用清洗并用大量清水沖洗，若不慎食用或?yàn)R入眼睛，應立即就醫
9. 包裝、運輸、儲存

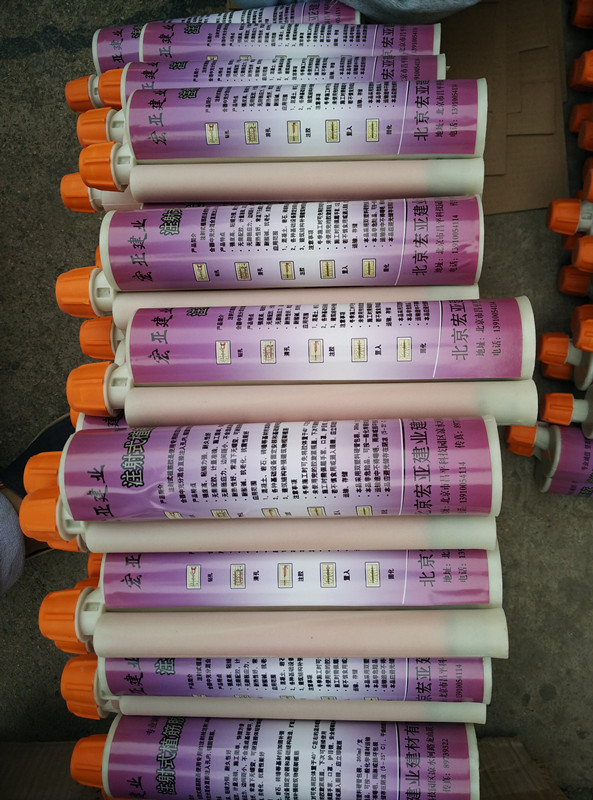

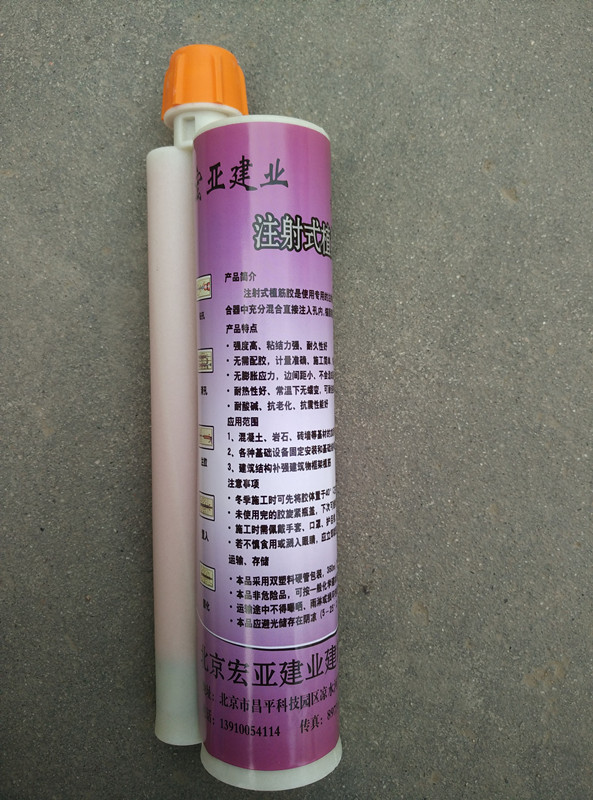

本品采用雙塑料硬管包裝，外箱包裝30支/箱，360ml/支
本品非危險品，可按一般化學建材運輸
運輸途中不得曝曬、雨淋或損壞包裝
本品應避光儲存在陰涼（5-25°C）、干燥的庫房?jī)?nèi)，儲存期3--12個月不等
